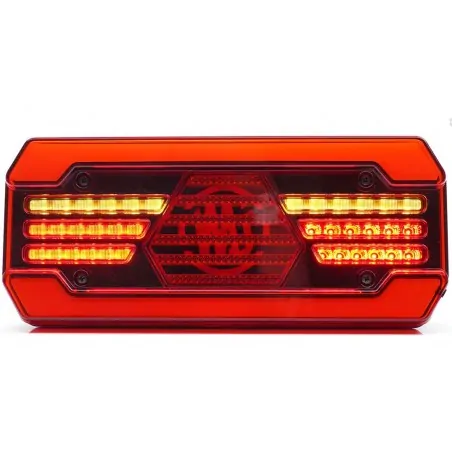

Koncové světlo LED W250DD č. 1883 tyco levé

Typ s konektorem AMP TYCO 7pin

Rozměr:302x131x58mm

Funkce světla a spotřeba energie 12V i 24V:

• obrysové světlo max. 5,5W
• brzdové světlo max. 5W
• Dynamické směrové světlo max. 21W
• couvací světlo max. 6 W
• mlhové světlo max. 5W
• osvětlení RZ - NE

W250DD - dynamický ukazatel směru
Každá varianta svítilen řady W250 je vybavena statickým a dynamickým ukazatelem směru. Svítilny WAS ve verzích s dynamickým ukazatelem směru jsou vždy označeny písmeny "DD".

Světlomety W250, W250DD patří do skupiny sdružených zadních světlometů s prostorným a především celočerveným vnějším difuzorem. Dosud v automobilovém průmyslu nevídanou novinkou, která se uplatňuje právě u těchto světlometů, je dosažení bílého zpětného světla přes červený vnější difuzor. Charakteristickým rysem světlometů W250, W250DD je centrálně umístěný displej s logem výrobce uvnitř odrazky. Tento displej navíc funguje jako červené poziční světlo.

Světla se dodávají v různých verzích se 3, 4 nebo 5 funkcemi. V závislosti na variantě mají jednotlivá světla použitá ve svítilnách různé uspořádání. U svítilen W250, W250DD je žluté směrové světlo umístěno v modulu, který zároveň funguje jako červené poziční světlo. Působivé je zejména to, že červené světlo zhasne a plynule ho nahradí žluté směrové světlo. Díky rozptýleným světelným stínům nevidíme jednotlivé světelné diody, ale světelnou záři s neonovým efektem. Světla W250, W250DD jsou k dispozici s osvětlením spodní registrační značky nebo bez něj.

Červené vnější stínidlo je navíc univerzální pro všechny varianty svítidel. V případě potřeby výměny je montáž stínidla pomocí 4 šroubů snadná a lze ji provést přímo ve firmě. Každý modul lampy je vodotěsný a odolný vůči nečistotám, jako je prach (světla splňují normu IP6K9K).

Těleso i vnitřní a vnější stínidla jsou vyrobena z nejkvalitnějších materiálů, odolných vůči UV záření a teplotním rozdílům. LED mohou pracovat při teplotách přibližně od +40 °C do -40 °C. Účinné a energeticky úsporné LED diody zaručují dlouhou životnost světla. LED světla W250, W250DD mají univerzální napětí, pracují v rozsahu 12 až 24 V.

Svítidla řady W250, W250DD splňují všechny homologační požadavky, např. na barvu, svítivost nebo elektromagnetickou kompatibilitu.

Řada světlometů W250, W250DD se šestihranným reflektorem je určena pro nákladní vozidla, dodávky nebo traktory.

Snadná instalace na vozidlo je umožněna použitím 2 šroubů M8x30 s roztečí 150 mm.

Zapojení elektroinstalace:

Barva vodiče – funkce

bílá - (-) mínus, kostra

černá - (+) plus, obrysové světlo (+ osvětlení RZ je-li ve výbavě)

žlutá – směrové světlo

červená – brzdové světlo

modrá – mlhové světlo (je-li ve výbavě)

šedá – zpětné světlo (je-li ve výbavě)

Upozornění:

Nezkracujte přívodní vodiče. Vlivem vlhkosti může dojít k poškození vnitřní elektroniky svítilny. Výrobek má ochranu proti přepólování.
