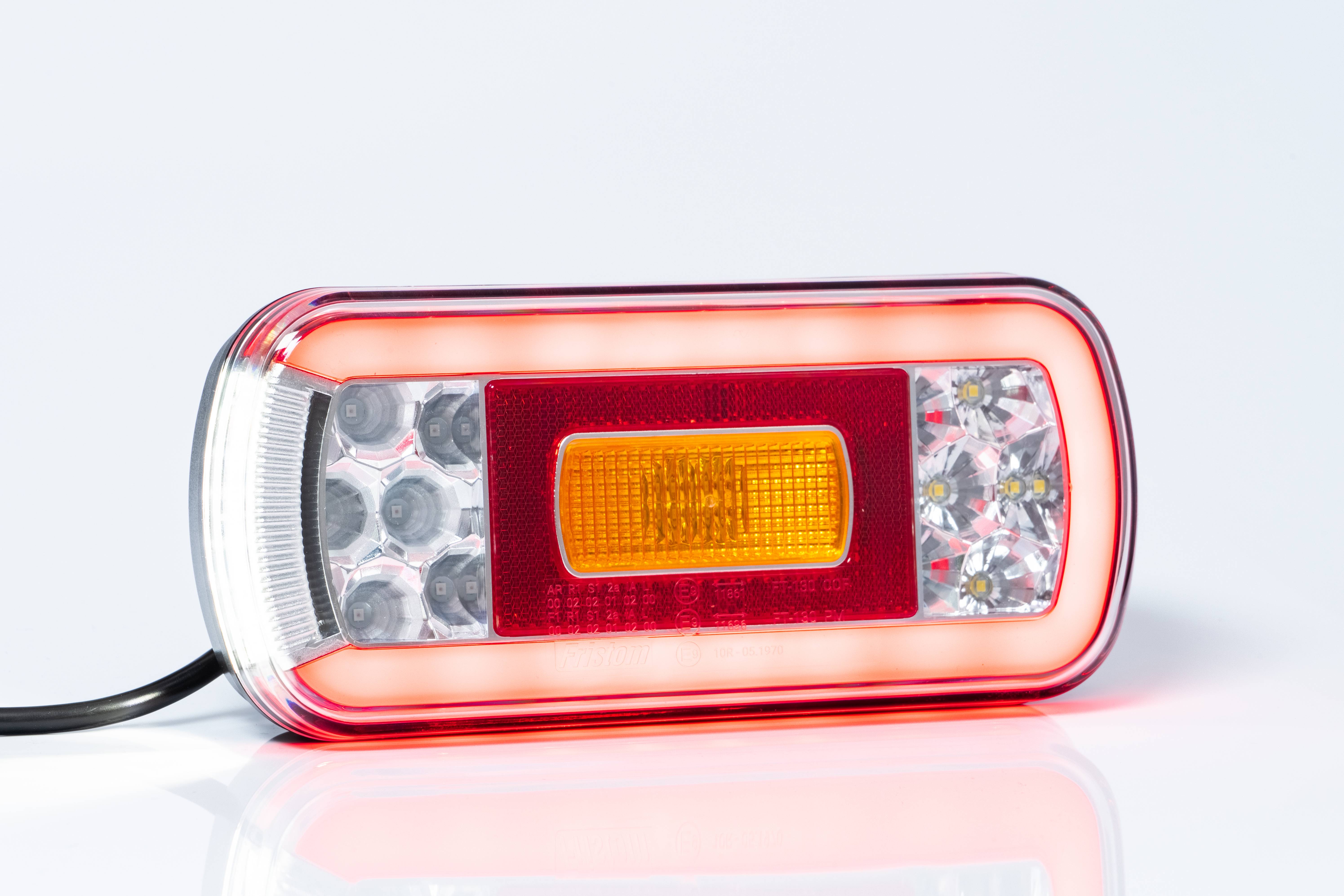

Koncové světloFT-130 LED 12/24V s couvacím světlem
1 010,35 Kč
835,00 Kč bez DPH
ks

Kompletní specifikace

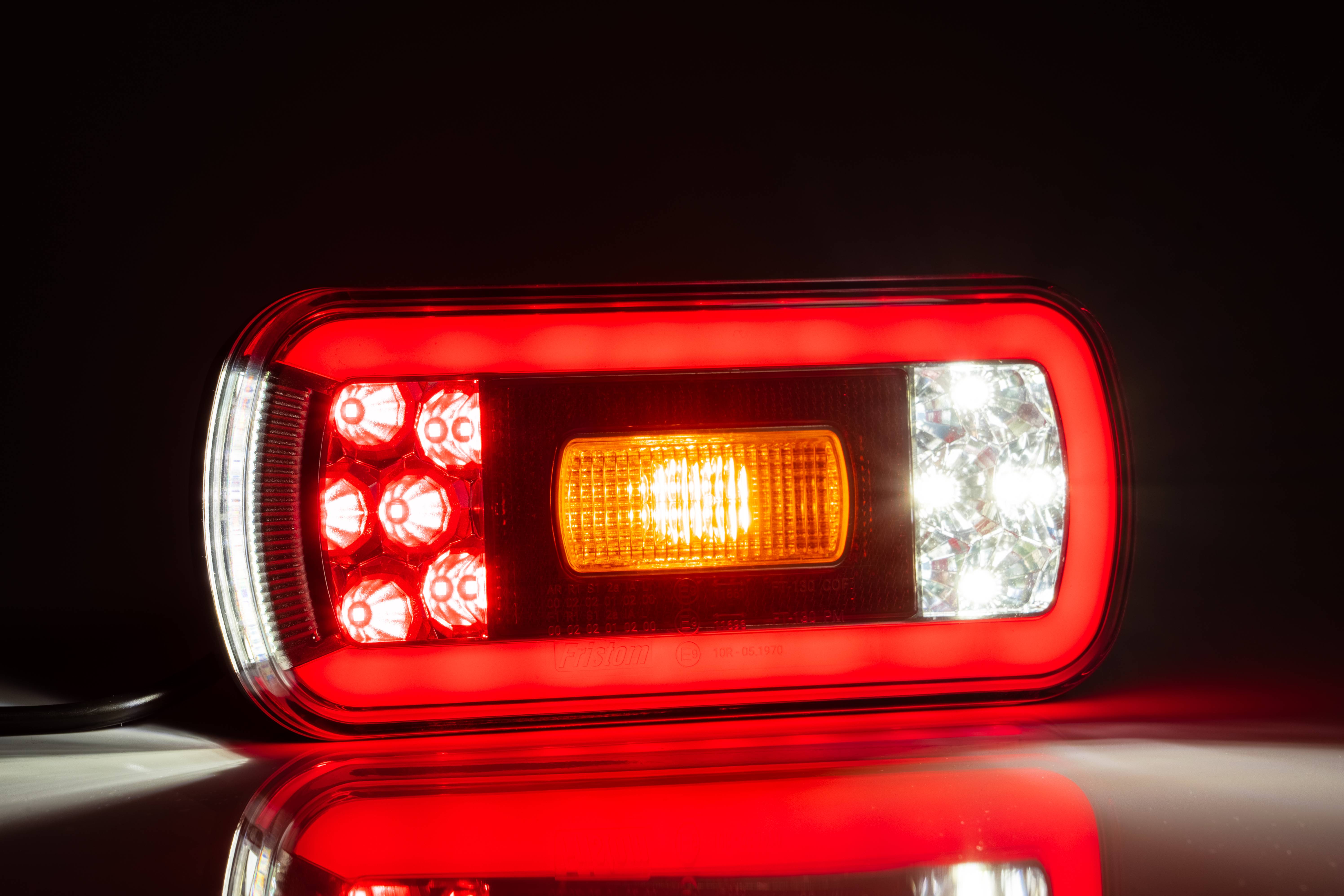

LED světlo s funkcemi: blinkr, poziční světlo+SPZ, brzda, couvací světlo

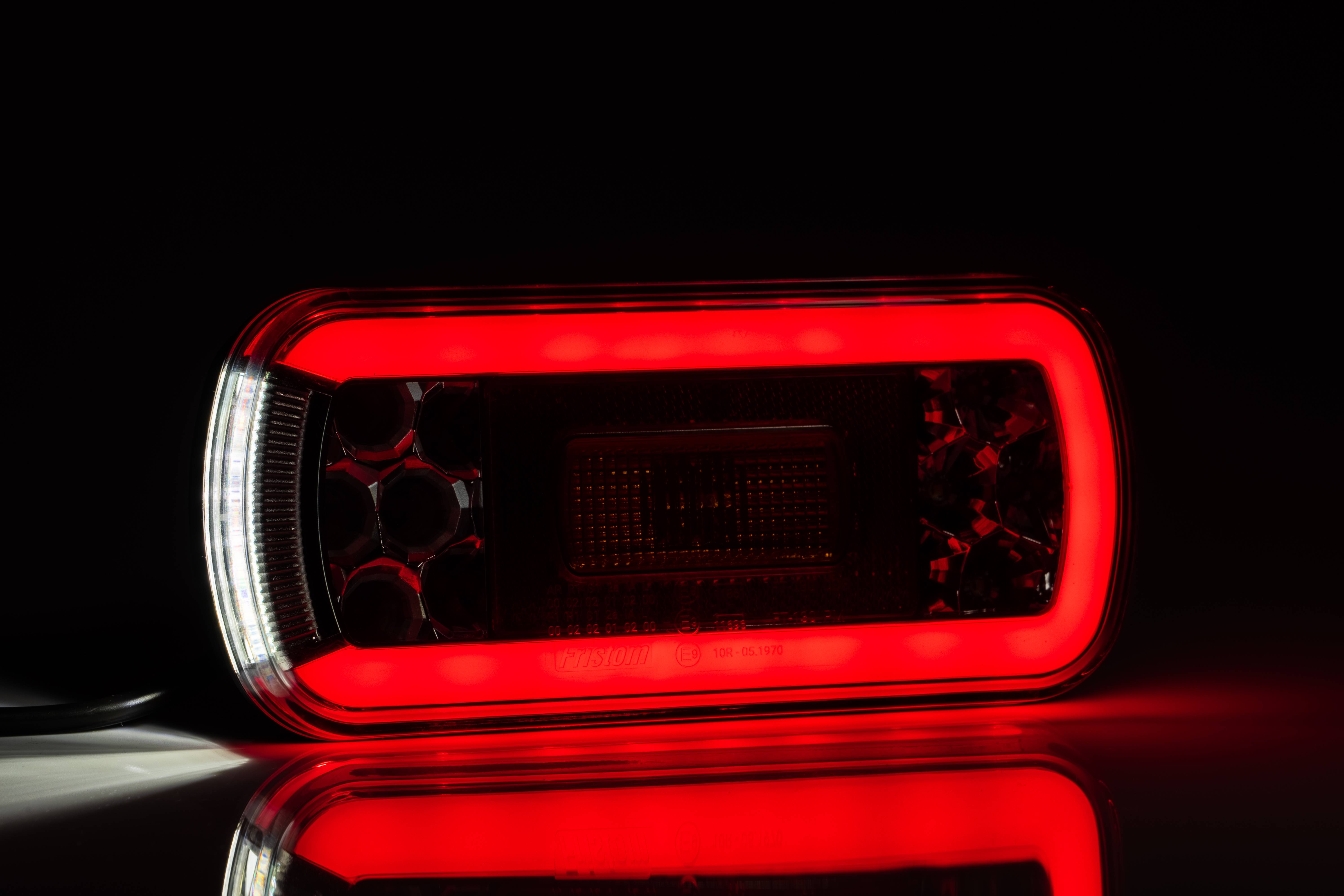

Poziční světlo tvoří světlovod - velmi efektní

Video zde:

https://youtu.be/mPhjIKw2xok

univerzální světlo pro pravou i levou montáž

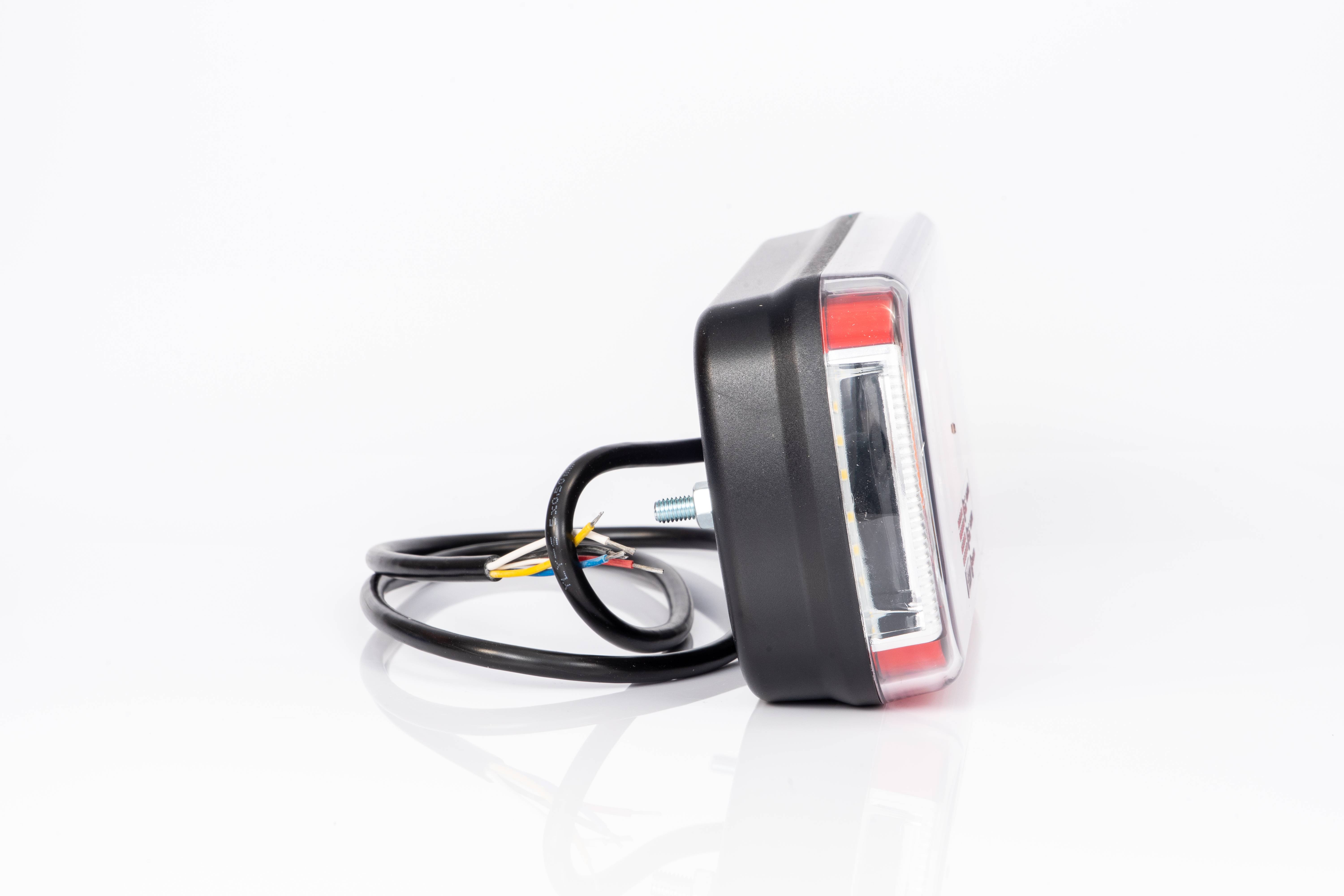

délka přívodního vodiče 1m
napájecí napětí 12V a 24V

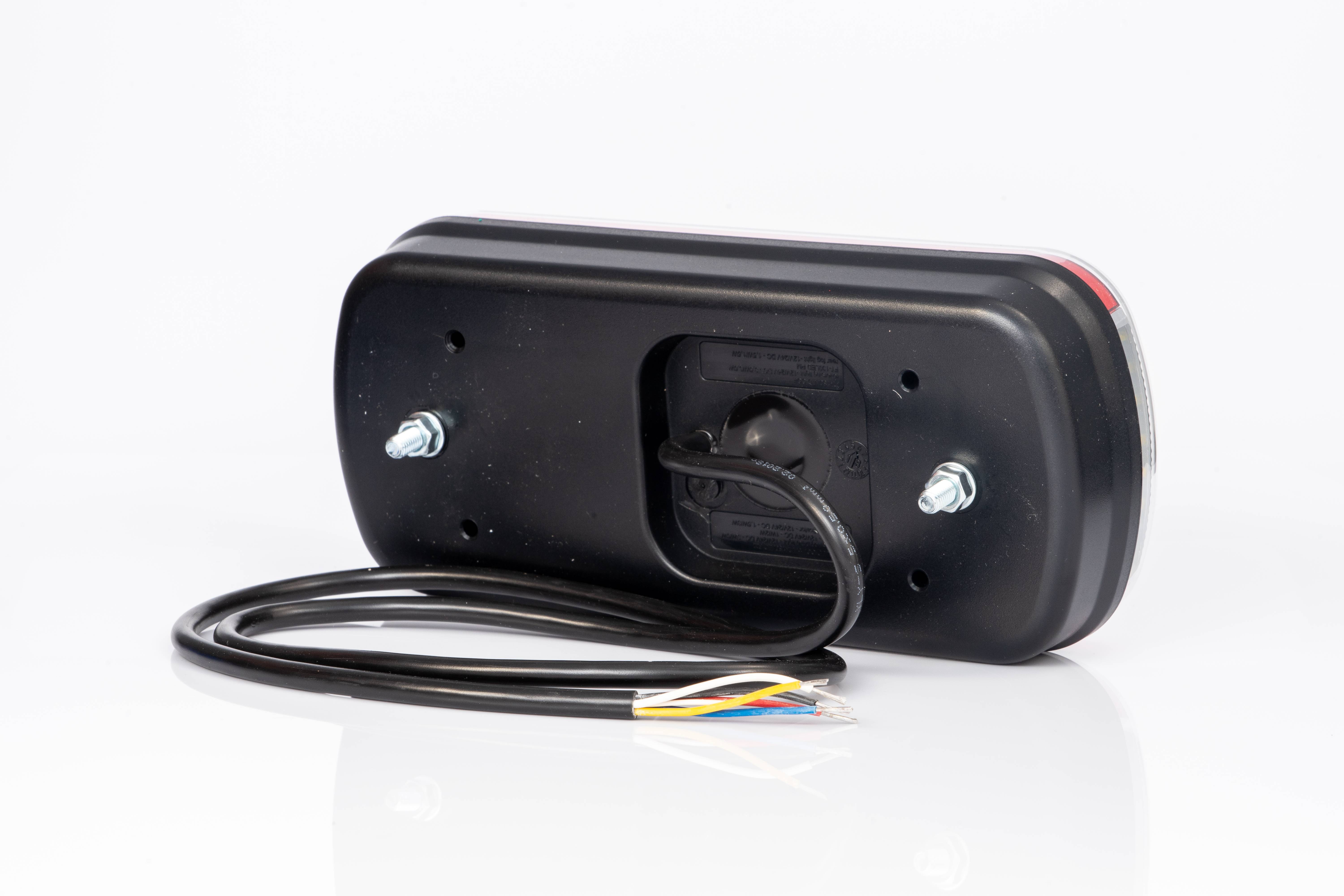

upevnění dvěma šrouby M6 s roztečí 15cm
šířka x výška x hloubka: 20 x 10 x 5,5 cm
homologace E9

zapojení vodičů:
bílý-minus poĺ
černý-poziční světlo+SPZ
červený-brzdové světlo
žlutý-směrové světlo
modrý-couvací světlo

odběr proudu:

poziční světlo+SPZ - 12V/ 24V = 0,28/ 0,22A

brzdové světlo 12V/ 24V = 0,085A

směrové světlo - 12V/ 24V = 0,125A

couvací světlo - 12V/ 24V = 0,3A/ 0,15A

Zapojení elektroinstalace:

Barva vodiče – funkce

bílá - (-) mínus, kostra

černá - (+) plus, obrysové světlo (+ osvětlení RZ je-li ve výbavě)

žlutá,zelená – směrové světlo

červená – brzdové světlo

modrá – mlhové světlo (je-li ve výbavě)

šedá,modrá – zpětné světlo (je-li ve výbavě)

Upozornění:

Nezkracujte přívodní vodiče. Vlivem vlhkosti může dojít k poškození vnitřní elektroniky svítilny. Výrobek á ochranu proti přepólování.
