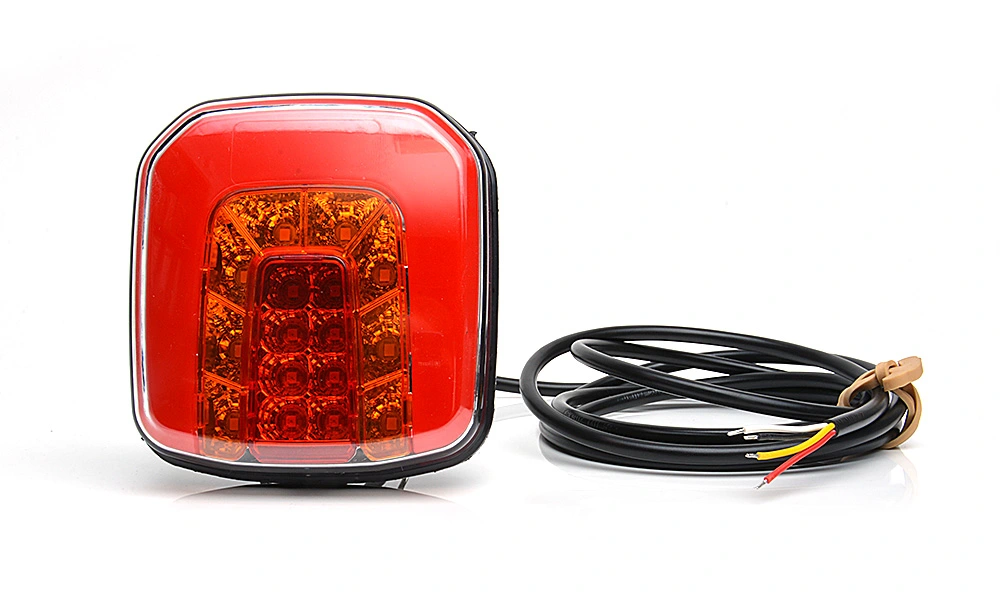

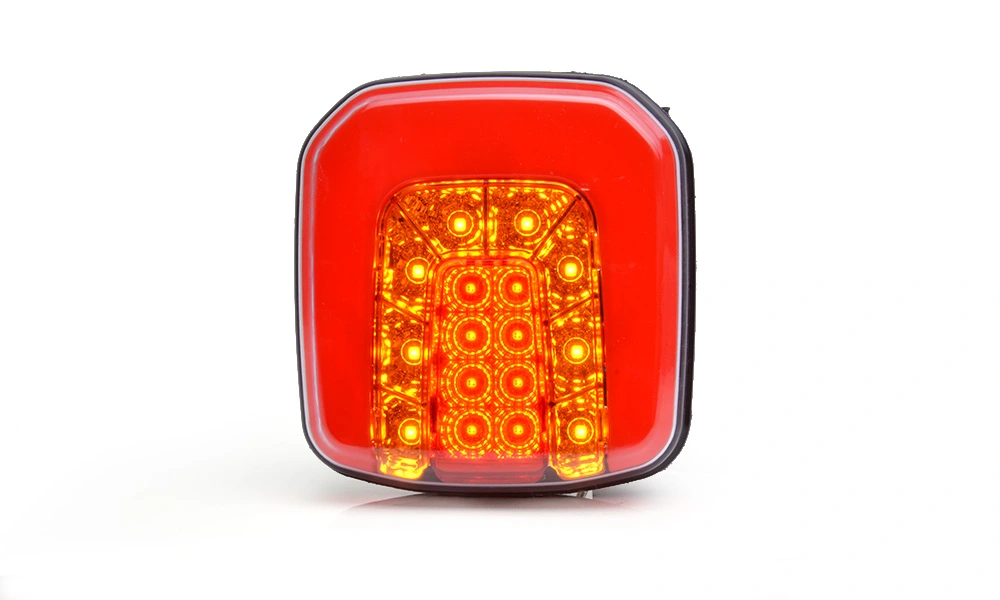

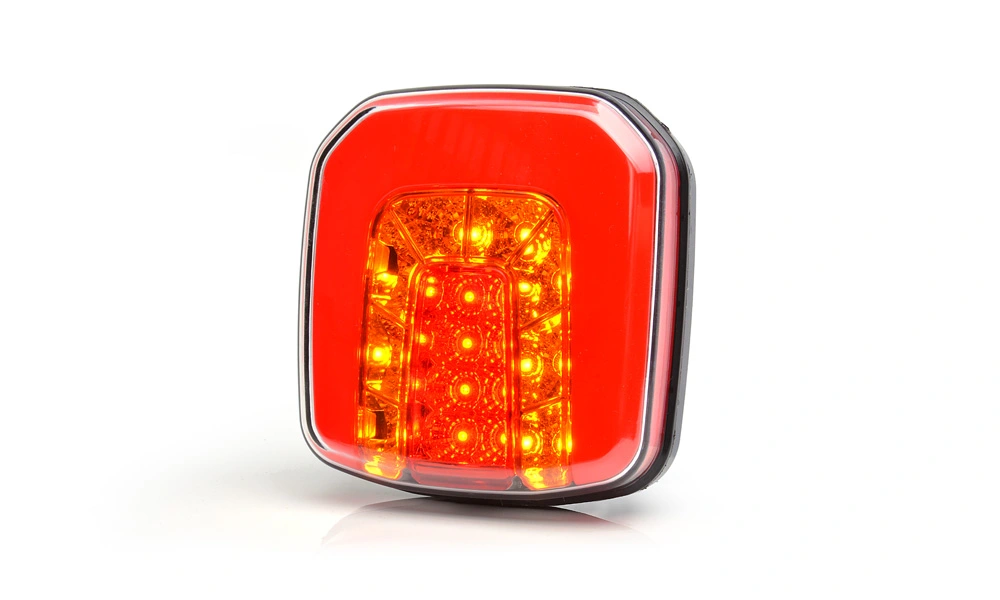

Koncové světlo W145/1089 L/P LED 12/24V

Koncové světlo W145 je moderní LED zadní skupinová svítilna s charakteristickým tvarem neonového světla. Světlo je schváleno pro použití ve svislém i vodorovném směru. Kromě toho má schválení typu D,což umožňuje kombinovat dvě světla W145 vedle sebe.

Velmi atraktivní je kombinace se světly typu W146 (obrys + mlhovka + couvačka).

Určeno pro napětí 12V a 24V.

Homologace elektromagnetické kompatibility EMC (není zdrojem el. mag. rušení)

Homologace E20

Kryty světla jsou vyrobeny PC, materiálu vysoce odolného vůči mechanickému poškození.

Světlo je hermeticky uzavřené, čímž je odolné proti vnikající vodě (IP66/68)

Spotřeba energie při provozním napětí 12V:
- blinkr - 4,5W
- obrysové světlo - 1,8W
- Brzdové světlo - 1.0W

Spotřeba energie při provozním napětí 24V:
- blinkr - 9,0W
- obrysové světlo - 3,6W
- Brzdové světlo - 1.2W

schválení:
R 10, R 7, R6

Funkce světla:

• obrysové
• brzdové
• směrové

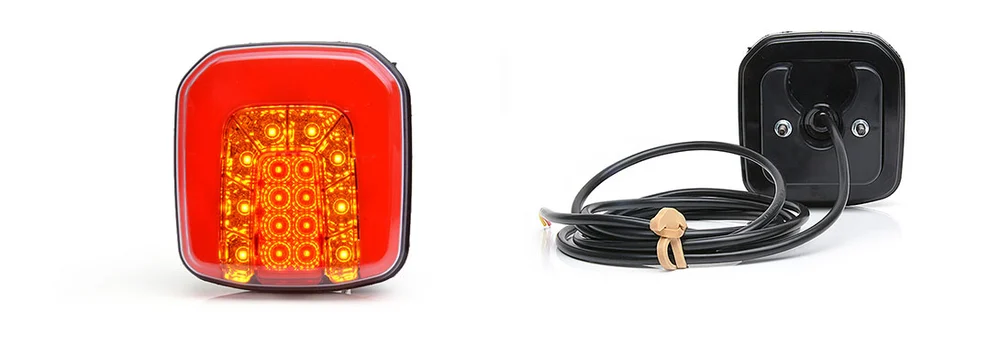

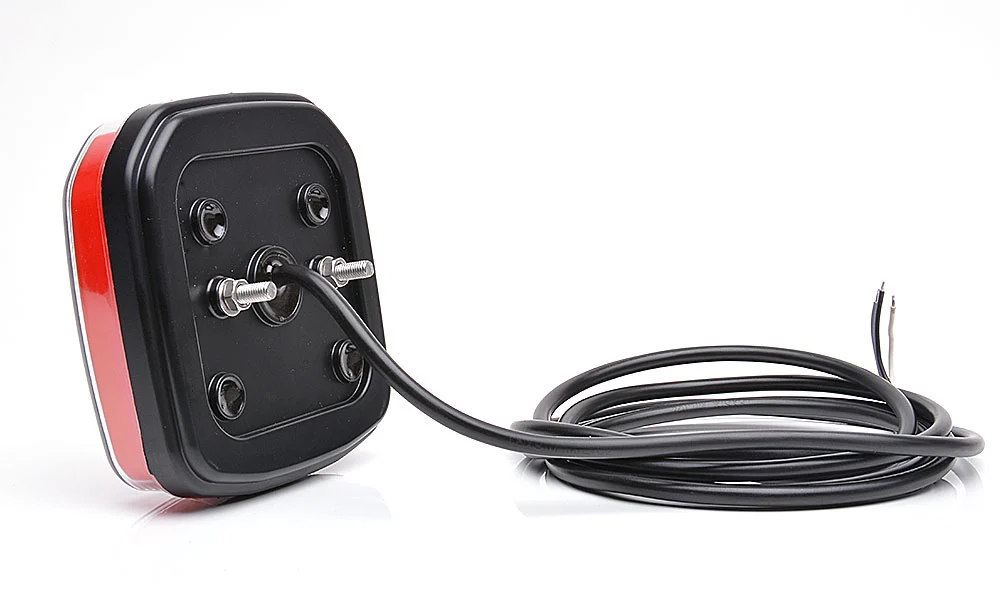

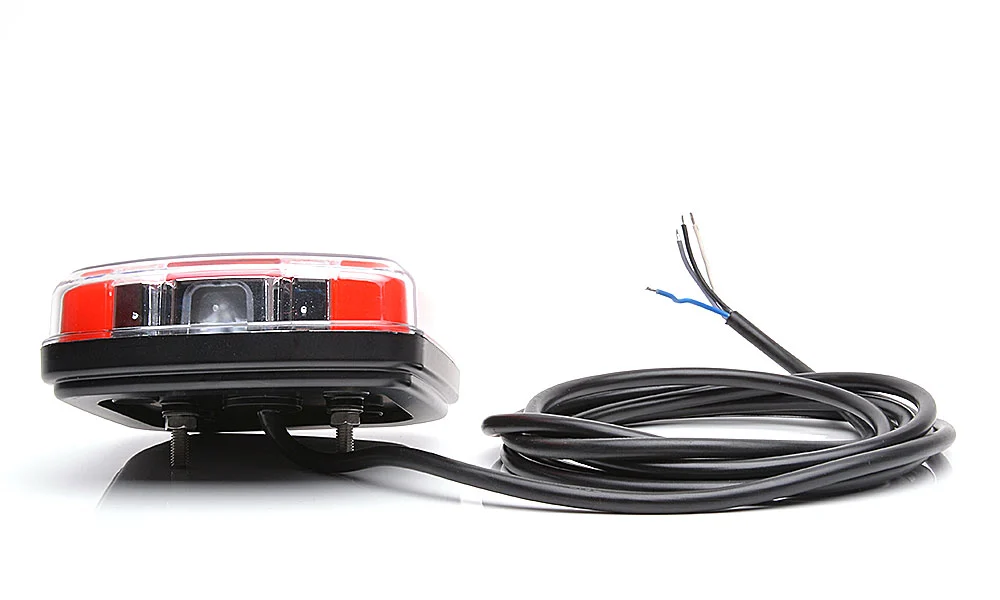

Dodáváme v provedení s přívodním vodičem 200cm YLY-S 4x0,5mm²

Zapojení elektroinstalace:

Barva vodiče – funkce

bílá - (-) mínus, kostra

černá - (+) plus, obrysové světlo (+ osvětlení RZ je-li ve výbavě)

žlutá – směrové světlo

červená – brzdové světlo

modrá – mlhové světlo (je-li ve výbavě)

šedá – zpětné světlo (je-li ve výbavě)

Upozornění:

Nezkracujte přívodní vodiče. Vlivem vlhkosti může dojít k poškození vnitřní elektroniky svítilny. Výrobek á ochranu proti přepólování.
